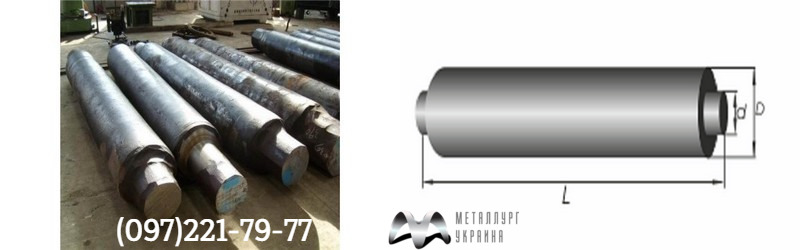

Поковки круглого сечения с уступами

Поковки круглого сечения с уступами

Поковки круглого сечения с уступами



Не менее положительные характеристики присущие Цилиндрам с отверстиями, которые также представлены на нашем сайте.

Кате­гория проч­ности

Механические свойства (не менее)

Твердость НВ (на поверхности поковки)

Предел текучести σ0,2 Временное сопро­тив­ле­ние σв Относительное удлинение δs,% Относительное сужение Ψ,% Ударная вязкость КСИ, Дж/м2*104 (кгс.м/см2)

МПа (кг/мм2)

Диаметр (толщина) поковки сплошного сечения, мм.
до 100 св.100
до 300
св.300
до 500
до 100 св.100
до 300
св.300
до 500
до 100 св.100
до 300
св.300
до500
Число твердости Диаметр отпечатка, мм
КП175 175(18) 355(36) 28 24 22 55 50 45 64(6,5) 59(6,0) 54(5,5) 101-143 5,85-5,00
КП195 195(20) 390(40) 26 23 20 55 50 45 59(6,0) 54(5,5) 49(5,0) 111-156 5,60-4,80
КП215 215(22) 430(44) 24 20 18 53 48 40 54(5,5) 49(5,0) 44(4,5) 123-167 5,35-4,65
КП245 245(25) 470(48) 22 19 17 48 42 35 49(5,0) 39(4,0) 34(3,5) 143-179 5,00-4,50
КП275 275(28) 530(58) 20 17 15 40 38 32 44(4,5) 34(3,5) 29(3,0) 156-197 4,80-4,30
КП315 315(32) 570(58) 17 14 12 38 35 30 39(4,0) 54(5,5) 29(3,0) 167-207 4,65-4,20
КП345 345(35) 590(60) 18 17 14 45 40 38 59(6,0) 54(5,5) 49(5,0) 174-217 4,55-4,10
КП395 395(40) 615(63) 17 15 13 45 40 35 59(6,0) 54(5,5) 49(5,0) 187-229 4,40-4,00
КП440 440(45) 535(65) 16 14 13 45 40 35 59(6,0) 54(5,5) 49(5,0) 197-235 4,30-3,95
КП490 490(50) 655(67) 16 13 12 45 40 35 59(6,0) 49(5,0) 49(5,0) 212-248 4,15-3,85
КП540 540(55) 685(70) 15 13 12 45 40 35 59(6,0) 49(5,0) 44(4,5) 223-262 4.05-3,75
КП590 590(60) 735(75) 14 13 12 45 40 35 59(6,0) 49(5,0) 44(4,5) 235-277 3,95-3,65
КП640 640(65) 785(80) 13 12 11 42 38 33 59(6,0) 49(5,0) 44(4,5) 248-293 3,85-3,55
КП685 685(70) 835(85) 13 12 11 42 38 33 59(6,0) 49(5,0) 39(4,0) 262-311 3,75-3,45
КП735 735(75) 880(90) 13 12 11 40 35 30 59(6,0) 49(5,0) 39(4,0) 277-321 3,65-3,40
КП785 785(80) 930(95) 12 11 10 40 35 30 59(6,0) 49(5,0) 39(4,0) 293-331 3,55-3,35

Примечание: За толщину (диаметра) поковки принимают ее расчетное сечение под термическую обработку.



Выбор марки стали в зависимости от требуемой категории прочности и сечения поковки

Марка стали

Закалочная среда при термообработке

Категория прочности при толщине (диаметре) поковок, мм
30 50 80 120 160 200 240 300 350
20 + КП195 КП195 КП195 КП195 КП195 КП195 КП195 - -
35 + КП315 КП315 КП315 КП245 КП245 КП245 КП245 - -

45

+ КП345 КП315 КП315 КП315 КП245 КП245 КП245 - -
Вода КП490 КП440 КП395 КП395 КП345 КП345 - - -

20Х

Масло КП395 КП345 - - - - - - -
Вода КП490 КП395 КП345 - - - - - -
12ХН3А Масло КП590 КП490 КП395 - - - - - -

40Х

Масло КП640 КП540 КП490 - - - - - -
Вода КП735 КП640 КП590 КП540 КП490 - - - -
20ХН3А Масло КП735 КП685 КП640 - - - - - -
40ХН Через воду в масло КП785 КП785 КП685 КП540 КП540 КП540 КП540 КП490 КП440
38Х2МЮА Масло - КП785 КП785 КП735 КП685 КП640 КП590 КП590 КП590

38Х2Н2МА

Масло КТ95 КТ85 КП785 КП735 КП685 КП640 КП590 - -
Через воду в масло КТ100 КТ90 КТ85 КП785 КП735 КП685 КП590 - -

38ХН3МА

Масло КТ110 КТ100 КТ95 КТ90 - - - - -
Через воду в масло - - КТ110 КТ105 КТ95 КП785 КП735 - -

38ХН3МФА

Масло КТ130 КТ125 КТ115 КТ105 КТ90 КТ85 КП785 - -
Через воду в масло - - КТ125 КТ100 КТ95 КТ90 КТ85 КП785 КП735
45ХН2МФА Масло КП130 КТ130 КТ125 КТ110 - - - - -



Примечание:

- Знак + соответствует нормализованному состоянию поковки.

- КП – обозначают категории прочности по ГОСТ 8479-70, КТ – по ОСТ- 1686-80.
