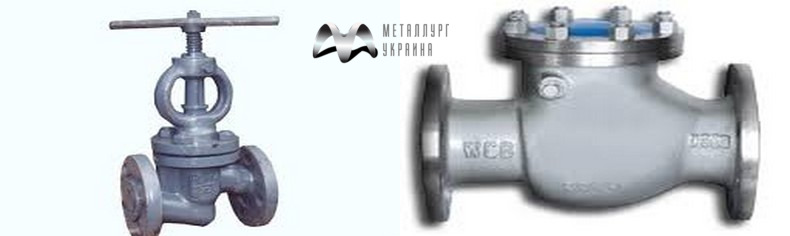

Клапан (вентиль) стальной
Клапан (вентиль) стальной
У нас также найдете Кран шаровой разборной, наделенный отличными характеристиками.
Монтажные и присоединительные размеры клапанов стальных 15с65п (15с65нж) .
| DN | D | D1 | D2 | d | n | b | L | L1 | H |
| 15 | 95 | 65 | 47 |
14 |
4 |
12 |
130 | 80 | 127 |
| 20 | 105 | 75 | 58 | 150 | 100 | 150 | |||
| 25 | 115 | 85 | 68 | 160 | 130 | 245 | |||
| 32 | 135 | 100 | 78 |
18 |
14 |
180 | 140 | 225 | |
| 40 | 145 | 110 | 88 | 200 | 170 | 264 | |||
| 50 | 160 | 125 | 102 | 230 | 200 | 264 | |||
| 65 | 180 | 145 | 122 | 15 | 290 | 230 | 319 | ||
| 80 | 195 | 160 | 138 | 4\8 |
17 |
310 | 250 | 380 | |
| 100 | 215 | 180 | 158 |
8 |
350 | 270 | 400 | ||
| 125 | 245 | 210 | 184 | 19 | 400 | 300 | 473 | ||
| 150 | 280 | 240 | 212 |
22 |
21 | 480 | 360 | 470 | |
| 200 | 335 | 295 | 268 |
12 |
23 | 600 | 380 | 515 | |
| 250 | 405 | 355 | 320 |
26 |
27 |
730 | 420 | 545 | |
| 300 | 460 | 410 | 370 | 850 | 450 | 590 |
Основные технические данные и характеристики клапана стального
| Наименование параметра |
Показатели | |||||||||||||
| Условный проход, DN,мм |
15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| Условное давление,PN,МПа (кгс/см2) | 1,6 (16) | |||||||||||||
| Рабочая среда |
вода, пар до 425 С аммиак при температуре от -40 до +150 0С, топливный газ при температуре до 100 0С |
|||||||||||||
| Герметичность затвора по ГОСТ 9544-93 |
по классу В | |||||||||||||
| Масса не более,кг. | 3 | 3,6 | 3,9 | 6,4 | 7,2 | 8,9 | 15,5 | 21,2 | 27,7 | 41,6 | 55,6 | 103 | ||
Материалы основных деталей клапанов
| Наименование деталей |
Марка материала |
| Корпус Крышка Фланец сальника |
Сталь 25Л |
| Маховик | Сталь 215Л или серый чугун |
| Золотник | Нержавеющая сталь |
| Уплотнительная поверхность корпуса | Нержавеющая сталь |
| Шпиндель | Сталь 10кп |
| Сальник | Графитонаполненый фторпласт |
| Прокладка | Паронит ПОН-Б |
