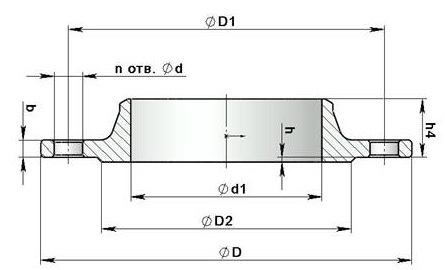

Фланец воротниковый
Не менее популярен Фланец плоский, который наделен отличными качествами, все требования и стандарты соблюдены.
Фланец воротниковый PN 1,6 МПа (16 кгс/см2) | |||||||||
DN
|
D1
|
b
|
h4
|
d1
|
D
|
D2
|
n
|
болты или шпильки
|
масса, кг
|
10 | 60 |
12
|
33
|
8 | 90 | 42 |
4
|
М12
|
0,59 |
15 | 65 | 12 | 95 | 47 | 0,68 | ||||
20 | 75 | 36 | 18 | 105 | 58 | 0,87 | |||
25 | 85 | 38 | 25 | 115 | 68 | 1,05 | |||
32 | 100 |
13
|
40 | 31 | 135 | 78 |
М16
|
1,54 | |
40 | 110 | 42 | 38 | 145 | 88 | 1,85 | |||
50 | 125 | 45 | 49 | 160 | 102 | 2,28 | |||
65 | 145 | 15 | 47 | 66 | 180 | 122 | 3,19 | ||
80 | 160 |
17
|
50
|
78 | 195 | 133 |
8
|
4,21 | |
100 | 180 | 96 | 215 | 158 | 4,9 | ||||
125 | 210 |
19
|
57
|
121 | 245 | 184 | 6,75 | ||
150 | 240 | 146 | 280 | 212 |
М20
|
8,3 | |||
-175 | 270 |
21
|
177 | 310 | 242 | 10,37 | |||
200 | 295 | 58 | 202 | 335 | 268 |
12
|
11,79 | ||
-225 | 325 |
65
|
226 | 365 | 295 | 14,12 | |||
250 | 355 | 23 | 254 | 405 | 320 |
М24
|
17,36 | ||
300 | 410 | 24 | 66 | 303 | 460 | 370 | 22,76 | ||
350 | 470 | 28 | 70 | 351 | 520 | 430 |
16
|
32,04 | |
400 | 525 | 32 | 75 | 398 | 580 | 482 |
М27
|
43 | |
-450 | 585 | 34 | 85 | 450 | 640 | 532 |
20
|
54 | |
500 | 650 | 38 |
90
|
501 | 710 | 585 | М30 | 70,97 | |
600 | 770 | 41 | 602 | 840 | 685 |
М33
|
99,3 | ||
-700 | 840 | 43 |
95
|
692 | 910 | 800 |
24
|
105,9 | |
800 | 950 | 45 | 792 | 1020 | 905 |
М36
|
130,57 | ||
-900 | 1050 | 47 |
110
|
892 | 1120 | 1005 |
28
|
157,83 | |
1000 | 1170 | 49 | 992 | 1255 | 1110 | М39 | 203,39 | ||
1200 | 1390 | 51 | 125 | 1192 | 1485 | 1330 | 32 | М45 | 284,94 |
Воротниковый фланец PN 2,5 МПа (25 кгс/см2) | |||||||||
DN
|
D1
|
b
|
h4
|
d1
|
D
|
D2
|
n
|
болты или шпильки
|
масса, кг
|
10 | 60 |
14
|
33
|
8 | 90 | 42 |
4
|
М12
|
0,68 |
15 | 65 | 12 | 95 | 47 | 0,79 | ||||
20 | 75 | 34 | 18 | 105 | 58 | 0,97 | |||
25 | 85 | 36 | 25 | 115 | 68 | 1,18 | |||
32 | 100 |
16
|
43 | 31 | 135 | 78 |
М16
|
1,83 | |
40 | 110 |
45
|
38 | 145 | 88 | 2,19 | |||
50 | 125 | 17 | 49 | 160 | 102 | 2,78 | |||
65 | 145 |
19
|
50 | 66 | 180 | 122 |
8
|
3,71 | |
80 | 160 | 52 | 78 | 195 | 133 | 4,44 | |||
100 | 190 | 21 | 58 | 96 | 230 | 158 | М20 | 6,51 | |
125 | 220 | 23 | 65 | 121 | 270 | 184 |
М24
|
9,41 | |
150 | 250 |
25
|
68 | 146 | 300 | 212 | 12,52 | ||
-175 | 280 | 70 | 177 | 330 | 242 |
12
|
13,88 | ||
200 | 310 | 27 |
75
|
202 | 360 | 278 | 17,44 | ||
-225 | 340 |
29
|
226 | 395 | 305 |
М27
|
21,56 | ||
250 | 370 | 254 | 425 | 335 | 24,4 | ||||
300 | 430 | 32 | 80 | 303 | 485 | 390 |
16
|
33,29 | |
350 | 490 | 36 | 85 | 351 | 550 | 450 | М30 | 46,57 | |
400 | 550 | 40 |
100
|
398 | 610 | 505 |
М33
|
64,81 | |
-450 | 600 | 42 | 450 | 660 | 555 |
20
|
72,26 | ||
500 | 660 | 44 | 500 | 730 | 615 | 88,91 | |||
600 | 770 | 49 | 115 | 600 | 840 | 720 | М36 | 123,7 | |
-700 | 875 | 53 | 125 | 690 | 960 | 820 |
24
|
М39 | 166,81 |
800 | 990 | 55 | 135 | 790 | 1075 | 930 |
М45
|
213,9 | |
-900 | 1090 | 57 | 145 | 892 | 1185 | 1030 |
28
|
252,91 | |
1000 | 1210 | 59 | 150 | 992 | 1315 | 1140 |
М52
|
312,12 | |
1200 | 1420 | 62 | 160 | 1192 | 1525 | 1350 | 32 | 387,5 | |
Фланцы воротниковые стальные PN 4,0 МПа (40 кгс/см2) | |||||||||
DN
|
D1
|
b
|
h4
|
d1
|
D
|
D2
|
n
|
болты или шпильки
|
масса, кг
|
10 | 60 |
14
|
33
|
8 | 90 | 42 |
4
|
М12
|
0,68 |
15 | 65 | 12 | 95 | 47 | 0,79 | ||||
20 | 75 | 34 | 18 | 105 | 58 | 0,97 | |||
25 | 85 | 36 | 25 | 115 | 68 | 1,18 | |||
32 | 100 |
16
|
43 | 31 | 135 | 78 |
М16
|
1,83 | |
40 | 110 |
45
|
38 | 145 | 88 | 2,19 | |||
50 | 125 | 17 | 48 | 160 | 102 | 2,81 | |||
65 | 145 | 19 | 50 | 66 | 180 | 122 |
8
|
3,71 | |
80 | 160 | 21 | 55 | 78 | 195 | 133 | 4,8 | ||
100 | 190 | 23 |
65
|
96 | 230 | 158 | М20 | 7,4 | |
125 | 220 | 25 | 120 | 270 | 184 |
М24
|
10 | ||
150 | 250 | 27 | 68 | 145 | 300 | 212 | 13,03 | ||
-175 | 295 | 33 |
85
|
177 | 350 | 242 |
12
|
М27
|
20,75 |
200 | 320 | 35 | 200 | 375 | 285 | 24,44 | |||
-225 | 355 | 37 | 95 | 226 | 415 | 315 |
М30
|
31,33 | |
250 | 385 | 39 | 98 | 252 | 445 | 345 | 37,59 | ||
300 | 450 | 42 | 112 | 301 | 510 | 410 |
16
|
57,1 | |
350 | 510 | 48 | 116 | 351 | 570 | 465 | М33 | 70,34 | |
400 | 585 | 54 |
135
|
398 | 655 | 535 |
М36
|
106,76 | |
-450 | 610 | 56 | 448 | 680 | 560 |
20
|
107 | ||
500 | 670 | 58 |
140
|
495 | 755 | 615 | М39 | 132,33 | |
600 | 795 | 58 | 595 | 890 | 735 |
М45
|
180,95 | ||
-700 | 900 | 63 | 160 | 695 | 995 | 840 |
24
|
228,25 | |
800 | 1030 | 71 | 190 | 795 | 1135 | 960 |
М52
|
343,69 | |
-900 | 1140 | 74 | 215 | 895 | 1250 | 1070 |
28
|
436,54 | |
1000 | 1250 | 77 | 235 | 995 | 1360 | 1180 | 540,75 | ||
1200 | 1460 | 80 | 250 | 1195 | 1575 | 1380 | 32 | М56 | 690,59 |
Фланцы воротниковые стальные PN 6,3 МПа (63 кгс/см2) | |||||||||
DN
|
D1
|
b
|
h4
|
d1
|
D
|
D2
|
n
|
болты или шпильки
|
масса, кг
|
10 | 70 |
16
|
46
|
8 | 100 | 42 |
4
|
М12
|
1,03 |
15 | 75 | 12 | 105 | 47 | 1,15 | ||||
20 | 90 | 18 | 54 | 18 | 125 | 58 |
М16
|
1,8 | |
25 | 100 | 20 | 56 | 25 | 135 | 68 | 2,3 | ||
32 | 110 |
21
|
60 | 31 | 150 | 78 |
М20
|
2,94 | |
40 | 125 | 65 | 37 | 165 | 88 | 3,75 | |||
50 | 135 | 23 | 67 | 47 | 175 | 102 | 4,63 | ||
65 | 160 | 25 |
72
|
64 | 200 | 122 |
8
|
6,29 | |
80 | 170 | 27 | 77 | 210 | 133 | 7,22 | |||
100 | 200 | 29 | 77 | 94 | 250 | 158 | М24 | 10,71 | |
125 | 240 | 33 | 95 | 118 | 295 | 184 | М27 | 17,13 | |
150 | 280 | 35 |
105
|
142 | 340 | 212 |
М30
|
24,6 | |
-175 | 310 | 39 | 174 | 370 | 242 |
12
|
28,61 | ||
200 | 345 | 41 | 110 | 198 | 405 | 285 |
М33
|
36,6 | |
-225 | 370 | 43 |
115
|
222 | 430 | 315 | 42,54 | ||
250 | 400 | 45 | 246 | 470 | 345 | 50,89 | |||
300 | 460 | 50 | 120 | 294 | 530 | 410 |
16
|
68,15 | |
350 | 525 | 56 | 140 | 342 | 595 | 465 | М36 | 98,68 | |
400 | 585 | 62 | 155 | 386 | 670 | 535 | М39 | 135,8 | |
500 | 705 | 66 | 165 | 485 | 800 | 615 |
20
|
М45 | 192,74 |
600 | 820 | 71 | 180 | 585 | 925 | 735 |
М52
|
269,27 | |
-700 | 935 | 76 |
225
|
685 | 1045 | 840 |
24
|
300,86 | |
800 | 1050 | 85 | 785 | 1165 | 960 |
М56
|
463,87 | ||
-900 | 1170 | 88 | 265 | 885 | 1285 | 1070 |
28
|
954,41 | |
1000 | 1290 | 92 | 280 | 985 | 1415 | 1180 | М64 | 980,6 | |
1200 | 1530 | 95 | 315 | 1185 | 1665 | 1380 | 32 | М72 | 1263,72 |
Фланцы воротниковые стальные PN 10 МПа (100 кгс/см2) | |||||||||
DN
|
D1
|
b
|
h4
|
d1
|
D
|
D2
|
n
|
болты или шпильки
|
масса, кг
|
10 | 70 | 16 | 43 | 8 | 100 | 42 |
4
|
М12
|
1,02 |
15 | 75 | 18 | 46 | 12 | 105 | 47 | 1,26 | ||
20 | 90 | 20 | 51 | 18 | 125 | 58 |
М16
|
1,98 | |
25 | 100 |
22
|
56 | 25 | 135 | 68 | 2,48 | ||
32 | 110 | 60 | 31 | 150 | 78 |
М20
|
3,05 | ||
40 | 125 | 23 | 67 | 37 | 165 | 88 | 4,06 | ||
50 | 145 | 25 | 68 | 45 | 195 | 102 |
М24
|
6,03 | |
65 | 170 | 29 | 80 | 62 | 220 | 122 |
8
|
8,52 | |
80 | 180 | 31 | 87 | 75 | 230 | 133 | 9,91 | ||
100 | 210 | 35 | 97 | 92 | 265 | 158 | М27 | 14,65 | |
125 | 250 | 39 | 112 | 112 | 310 | 184 |
М30
|
23,32 | |
150 | 290 | 43 |
125
|
136 | 350 | 212 |
12
|
32,87 | |
-175 | 320 | 45 | 166 | 380 | 242 | 39 | |||
200 | 360 | 51 | 140 | 190 | 430 | 285 | М33 | 54,24 | |
-225 | 400 | 53 | 155 | 212 | 470 | 315 |
М36
|
71,19 | |
250 | 430 | 57 | 160 | 236 | 500 | 345 | 85,24 | ||
300 | 500 | 66 | 180 | 284 | 585 | 410 |
16
|
М39 | 127,78 |
350 | 560 | 72 | 195 | 332 | 655 | 465 |
М45
|
170,94 | |
400 | 620 | 76 | 200 | 376 | 715 | 535 | 216,44 | ||
Фланцы воротниковые стальные PN 16 МПа (160 кгс/см2) | |||||||||
DN
|
D1
|
b
|
h4
|
d1
|
D
|
D2
|
n
|
болты или шпильки
|
масса, кг
|
15 | 75 | 18 | 50 | 12 | 105 | 47 |
4
|
М12 | 1,27 |
20 | 90 | 20 | 56 | 18 | 125 | 58 |
М16
|
1,98 | |
25 | 100 | 22 | 56 | 25 | 135 | 68 | 2,48 | ||
32 | 110 | 22 | 65 | 31 | 150 | 78 |
М20
|
3,07 | |
40 | 125 | 25 | 72 | 37 | 165 | 88 | 4,01 | ||
50 | 145 | 27 | 75 | 45 | 195 | 102 |
М24
|
6,43 | |
65 | 170 | 31 | 85 | 62 | 220 | 122 |
8
|
9,38 | |
80 | 180 | 33 | 90 | 75 | 230 | 133 | 10,4 | ||
100 | 210 | 37 | 100 | 92 | 265 | 158 | М27 | 15,4 | |
125 | 250 | 41 | 115 | 112 | 310 | 184 |
М30
|
24,87 | |
150 | 290 | 47 | 130 | 136 | 350 | 212 |
12
|
35,04 | |
-175 | 320 | 51 | 135 | 166 | 380 | 242 | М33 | 43,1 | |
200 | 360 | 57 | 145 | 190 | 430 | 285 |
М36
|
60,1 | |
-225 | 400 | 60 | 160 | 212 | 470 | 315 | 78,8 | ||
250 | 430 | 65 | 165 | 236 | 500 | 345 |
М39
|
94,4 | |
300 | 500 | 74 | 185 | 284 | 585 | 410 | 16 | 141 |
