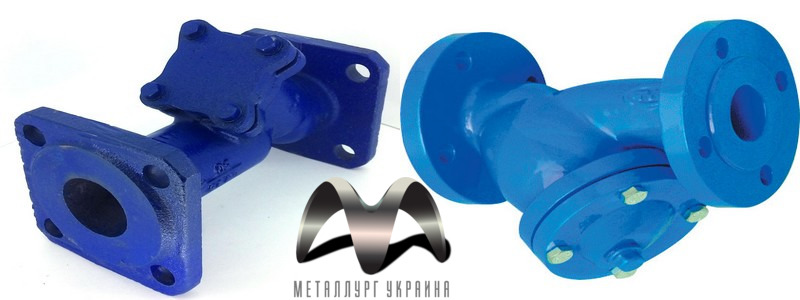

Фильтр осадочный фланцевый
У нас также найдете Тройник переходной, цену уточняйте в наших менеджеров.
Основные технические данные и характеристики.
| Наименование параметра | Показатель |
| Давление номинальное, PN, МПа (кгс/см2) | 1,6 (16) |
| Диаметр номинальный, DN, мм | 40, 50, 65, 80, 100, 125, 150, 200 |
| Рабочая среда | вода |
| Температура рабочей среды, t °C | 150 |
| Присоединение к трубопроводу | фланцевое ГОСТ 12820-80 |
| DN, мм | L (мм) | D (мм) | D2(мм) | D1 (мм) | n-d | Масса, кг | Размер |
| ячеек, | |||||||
| мм | |||||||
| 40 | 190 | 145 | 86 | 110 | 4-18 | 5,8 | |
| 50 | 210 | 150 | 98 | 125 | 4-18 | 6 | |
| 65 | 240 | 175 | 116 | 145 | 4-18 | 8,5 | |
| 80 | 280 | 195 | 137 | 160 | 8-18 | 10,9 | 2х2 |
| 100 | 300 | 220 | 155 | 180 | 8-18 | 14,5 | |
| 125 | 335 | 245 | 185 | 210 | 8-18 | 22 | |
| 150 | 400 | 280 | 210 | 240 | 8-22 | 32 | |
| 200 | 480 | 330 | 260 | 295 | 12-22 | 52 |
Комплектность.
Фильтр осадочный фланцевый – 1 шт,
фильтрующий элемент (сетка-каркас) – 1 шт,
паспорт – 1 шт (на партию).
Материалы основных деталей.
| Элемент | Материал | |
| 1 | Фильтрующий элемент (сетка-каркас) | Нержавеющая сталь SS304 |
| 2 | Корпус | Серый чугун GG18 |
| 3 | Крышка | Серый чугун GG18 |
| 4 | Уплотнение | Асбесторезина |
| 5 | Каркас внутренний | Нержавеющая сталь SS304 |
