Тройник – изделие трубчатой формы, к которому под прямым углом примыкает боковой отвод. Основание – 32 мм., отвод – 20 мм. Изготавливают: бесшовные (из стали), или со швами. Последние просты в изготовлении, что приятно отражается на цене.

По конструкции тройники бывают переходными и равнопроходными. Они используются в качестве соединительных элементов в трубопроводных коммуникациях. Трубы соединяются методом монолитной запайки. Заказывайте также Фильтр осадочный фланцевый, который пользуется популярностью в производстве.

У тройников есть ряд преимуществ:

- надежность (устойчивость к давлению и перепадам температуры);

- стойкость к окислениям (не подвергается коррозии);

- возможность перехода с большего сечения на меньшее;

- возможность применять для монтажа любых трубопроводов;

- химическая инертность материала не позволяет изменяться изделию на протяжении всего срока эксплуатации.

 Когда вы выбираете себе тройник, то вам следует учесть такие параметры, как: диаметр горловины и основного тела, толщину стенок и длину самого тройника.

В нас вы можете заказать тройник переходной быстро и удобно для себя. Цены уточняйте в менеджера.

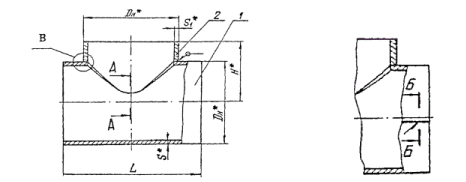

тройник равнопроходный

















ГОСТ 17376-2001

Обозначение тройника Условное давление Ру МПа (кг/с м²) Условный проход Dу, мм Размер присоединяемых труб DнхS Масса, кг.
Тройник ОСТ 34.10.762-97 76х4х4

4,0 (40)

65 76х3,0 3
Тройник ОСТ 34.10.762-97 89х5х5 80 89х3,5 4
Тройник ОСТ 34.10.762-97 89х4,5х3,5

2,5 (25)

80 89х3,5 3,8
Тройник ОСТ 34.10.762-97 108х6х4 100 108х4 5,9
Тройник ОСТ 34.10.762-97 108х6х6

4,0 (40)

100 108х4 6,5
Тройник ОСТ 34.10.762-97 133х7х7 125 133х4 9,8
Тройник ОСТ 34.10.762-97 133х6х4

2,5 (25)

125 133х4 7,7
Тройник ОСТ 34.10.762-97 159х7х5 150 159х5 12,2
Тройник ОСТ 34.10.762-97 159х9х7

4,0 (40)

150 159х5 15,6
Тройник ОСТ 34.10.762-97 219х11х9 200 219х7 29,9
Тройник ОСТ 34.10.762-97 219х9х7

2,5 (25)

200 219х7 24,6
Тройник ОСТ 34.10.762-97 273х11х8 250 273х8 39,8
Тройник ОСТ 34.10.762-97 273х14х14 4,0 (40) 250 273х8 53,6
Тройник ОСТ 34.10.762-97 273х8х8

1,6 (16)

250 273х6 31,9
Тройник ОСТ 34.10.762-97 325х8х8 300 325х6 41,8
Тройник ОСТ 34.10.762-97 325х16х10 2,5 (25) 300 325х8 52,1
Тройник ОСТ 34.10.762-97 325х16х16 4,0 (40) 300 325х8 80,5
Тройник ОСТ 34.10.762-97 377х11х11 2,5 (25) 350 377х9 74,2
Тройник ОСТ 34.10.762-97 377х18х18

4,0 (40)

350 377х9 119,5
Тройник ОСТ 34.10.762-97 426х22х16 400 426х10 163,9
Тройник ОСТ 34.10.762-97 426х16х12 2,5 (25) 400 426х10 125,9
Тройник ОСТ 34.10.762-97 426х10х10

1,6 (16)

400 426х9 83
Тройник ОСТ 34.10.762-97 530х11х8 500 530х8 120,8
Тройник ОСТ 34.10.762-97 530х18х8 500 530х8 178,5
Тройник ОСТ 34.10.762-97 630х18х14 2,5 (25) 600 630х12 295,6
Тройник ОСТ 34.10.762-97 630х14х12 1,6 (16) 600 630х8 239,9
Тройник ОСТ 34.10.762-97 630х10х10

1,0 (10)

600 630х8 177,5
Тройник ОСТ 34.10.762-97 720х11х9 700 720х9 227,9
Тройник ОСТ 34.10.762-97 720х18х9 1,6 (16) 700 720х9 336,2
Тройник ОСТ 34.10.762-97 720х22х14

2,5 (25)

700 720х9 427,7
Тройник ОСТ 34.10.762-97 820х22х18 800 820х11 610,9
Тройник ОСТ 34.10.762-97 820х18х11 1,6 (16) 800 820х9 440,8
Тройник ОСТ 34.10.762-97 820х14х9 1,0 (10) 800 820х9 337,6
Тройник ОСТ 34.10.762-97 1020х22х14 1,6 (16) 1000 1020х10 881,2
Тройник ОСТ 34.10.762-97 1020х18х14 1,0 (10) 1000 1020х10 704,9
Тройник ОСТ 34.10.762-97 1020х14х10

0,6 (6)

1000 1020х10 575,5
Тройник ОСТ 34.10.762-97 1220х14х11 1200 1220х10 777,7
Тройник ОСТ 34.10.762-97 1220х18х14 1,0 (10) 1200 1220х10 1166,3
Тройник ОСТ 34.10.762-97 1220х25х18

1,6 (16)

1200 1220х10 1344,1
Тройник ОСТ 34.10.762-97 1420х25х25 1400 1420х14 1966,4
Тройник ОСТ 34.10.762-97 1420х22х14 1,0 (10) 1400 1420х14 1580,8
Тройник ОСТ 34.10.762-97 1420х18х14 0,6 (6) 1400 1420х14 1353,8
Тройник ОСТ 34.10.762-97 1420х14х14

0,4 (4)

1400 1420х14 1123,3
Тройник ОСТ 34.10.762-97 1620х14х14 1600 1620х14 1334
Тройник ОСТ 34.10.762-97 1620х18х14 0,6 (6) 1600 1620×14 1605,2
Тройник ОСТ 34.10.762-97 1620х22х18 1,0 (10) 1600 1620×14 1926,4
