Отвод сварной секторный

Отвод  сварной секторный

Отвод сварной секторный

отвод сварной секторный

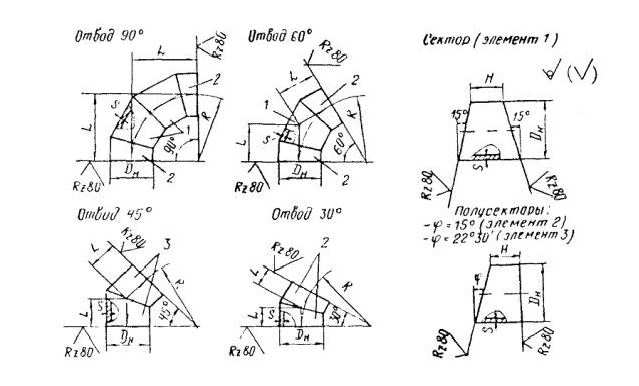

Отводы по ОСТ 36-21-77

Размеры, мм Условное давление Ру МПа

R

L отводов под углом

Н

s

неагрес-сивных

среднеаг-рессивных

секторов

полусекторов с углом
90° 60° 45° 30° 22°30’ 15°
500 530 750 750 432 310 201 260 200 130 7
8
10
12
1,6 (16)
2,5 (25)
-
-
1,0 (10)
-
1,6 (16)
2,5 (25)
600 630 900 900 520 372 241 314 242 157 7
10
12
1,6 (16)
2,5 (25)
-
1,0 (10)
1,6 (16)
2,5 (25)
800 820 1200 1200 694 496 322 424 327 212 8
10
12
14
1,6 (16)
-
2,5 (25)
-
1,0 (10)
1,6 (16)
-
2,5 (25)
1000 1020 1500 1500 865 620 402 530 410 265 8
10
12
15
1,0 (10)
1,6 (16)
-
2,5 (25)
0,63 (6,3)
1,0 (10)
1,6 (16)
-
1200 1220 1800 1800 1040 745 483 638 493 319 9
12
15
1,0 (10)
1,6 (16)
-
0,63 (6,3)
1,0 (10)
1,6 (16)
1400 1420 2100 2100 1210 870 564 744 576 372 10
14
1,0 (10)
1,6 (16)
0,63 (6,3)
1,0 (10)



 масса отводов изготовленных по ОСТ 36-21-77

Размеры, мм Масса, кг

S

отводов под углом

секторов

полусекторов с углом
90° 60° 45° 30° 22°30’ 15°
500 7
8
10
12
109,1
124,4
154,7
184,7
72,7
83,8
102,9
122,9
56,0
63,8
79,3
94,6
36,2
41,2
51,2
61,0
36,0
41,0
50,9
60,7
27,8
31,6
39,2
46,7
17,9
20,3
25,2
29,9
600 7
10
12
155,9
220,9
265,2
103,9
147,4
176,0
80,1
113,6
135,6
51,8
73,3
87,5
51,6
73,0
87,1
39,8
56,3
67,1
25,6
36,2
43,0
800 8
10
12
14
309,3
385,5
461,1
535,9
206,0
256,7
306,9
356,5
159,0
198,0
236,8
275,2
102,8
127,9
152,8
177,5
102,4
127,5
152,3
177,0
79,0
98,4
117,4
136,3
50,9
63,3
75,5
87,3
1000 8
10
12
15
481,9
600,8
719,1
895,5
321,0
400,2
487,8
596,1
247,8
308,8
369,4
459,8
160,1
199,5
238,6
296,7
159,8
199,0
238,0
296,0
123,3
153,6
183,6
228,2
79,5
98,9
118,1
146,6
1200 9
12
15
778,0
1037,2
1288,7
518,3
690,8
858,0
400,2
531,6
662,1
258,6
343,4
427,3
258,1
342,7
426,6
199,3
264,4
329,0
128,5
170,3
211,6
1400 10
14
1174,2
1637,9
782,2
1090,8
603,9
841,9
390,3
543,7
389,7
542,9
300,8
418,8
194,0
269,7



Отводы с углом в 90°:

Условное Давление Ру Условные проход Dу Разм. Присоед. Труб Dн х S Dн1 S1 R α1 α2 φ a a1 b b1 C Масса, кг

2,5 (25)

100 108*4 108

4

305

11°
15’

22°
30’

90°

144 122

100

100

355 6,2
125 133*4 133 320 154 127 370 8,1
150 159*5 159 5 330 164 132 380 12,3
200 219*7 219 7 360 188 144 100 100 410 25,6
250 273*8 273

8

410 218 159 110 105 460 40,9
300 325*8 325 490 260 180 130 115 540 56,8
350 377*9 377 9 570 300 200 150 125 620 84,3
400 426*10 426 10* 640 240 220 170 135 690 118,4

500

530*8

530

8 800 424 212 212 106 800 134
11 530 318 209 106 103 580 138,5

600

630*8

630

-12

950 504 252 252 126 950 283,3
630 378 239 126 113 680 209,4

700

720*9

720

9 1080 572 286 286 143 1080 276,4

11

720 432 266 144 122 770 247,6

800

820*11

820

1230 652 326 326 163 1230 438,8
820 492 296 164 132 870 317,7

1000

1020*14

1020

14

1350 812 406 406 203 1530 862,5
1020 608 304 202 101 1020 579

1200

1220*14

1220

1830 972 486 486 243 1830 1233,7
-18 1220 732 366 244 122 1220 1068,5

1,6 (16)

400 426*6 426 10* 640 340 220 170 135 690 118,4
500 530*8 530 8 530 318 209 106 103 580 100,7

600

630*8

630

-10

950 504 252 252 126 950 236,7
630 378 239 126 113 680 174,6
700 720*9 720

9

720 432 266 144 122 770 202,8

800

820*9

820

1230 652 326 326 163 1230 358,5
820 492 296 164 132 870 259,9

1000

1020*10

1020

10

1530 812 406 406 203 1530 616,3
1020 608 304 202 101 1020 413

1200

1220*11

1220

11

1830 972 486 486 243 1830 969,4
1220 732 366 244 122 1220 651,8

1400

1420*14

1420

-14

2130 1132 566 566 283 2130 1671,3
1420 852 426 284 142 1420 1123,8

1600

1620*14

1620

-14 2430 1290 644 644 322   2206,2
-18 1620 966 483 322 161   1901,6
