T

Лента нержавеющая aisi 321: применение и способы термообработки

Опубликовал: Irina 25.04.2018 0 Комментарии

Лента нержавеющая aisi 321: применение и способы термообработки

Лента нержавеющая aisi 321: применение и способы термообработки

Титаносодержащая пищевая нержавеющая сталь aisi 321 относится к аустенитному классу. Данный металл отличается высоким уровнем пластичности, гармонично сочетающимся с большой прочностью. Лента нержавеющая aisi 321 применяется для производства разнообразных деталей, изделий и узлов, которые надежно функционируют даже при нагревании до 800 °С.

Применение ленты нержавеющей aisi 321

В этом металле довольно высокая концентрация никеля и титана, что повышает его цену. Нержавеющую ленту данной марки применяют в судостроительной и перерабатывающей отрасли. Она нужна для машиностроения и химической индустрии. Ее используют для выпуска и создания разных типов металлоконструкций на нефтеперерабатывающих предприятиях, в архитектуре и автомобилестроении.

Благодаря средней степени твердости такого проката из него, используя технологии деформации под давлением, можно успешно выпускать разные изделия со сложной конфигурацией. Данная продукция отличается отличной коррозионной устойчивостью, а также прекрасно переносит воздействие высоких температур, сохраняя свои физико-химические характеристики даже при 600-800°С. При этом срок эксплуатации изделий из такого металла достаточно продолжительный.

Aisi 321 нужна для производства реторт и коллекторов, она также широко используется в производстве патрубков выхлопных систем, муфелей и арматуры для печей. Из нее изготавливают надежные модели электродов, которые устанавливаются в искро-зажигательных свечах. Благодаря содержанию титана, данный металл не подвержен межкристаллитным коррозионным процессам при сваривании в мягко-коррозионной среде. При этом сваренную сталь такой марки не разрешается использовать в высококислотной окружающей среде.

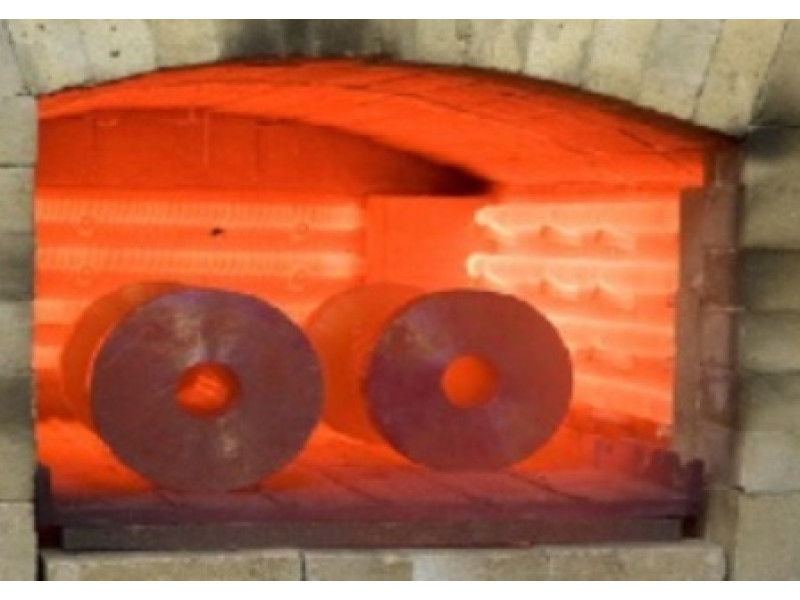

Особенности тепловой обработки

При разных видах термического воздействия изделия из aisi 321 приобретают необходимые свойства и улучшенные эксплуатационные характеристики. Легирование титаном данного металла позволяет во время сварки предупредить процессы выпадения карбидов хрома (при температуре 500-800°С), приводящего к обеднению границы зерен хромом.

Чтобы провести отжиг данной марки стали применяют нагревание до 1000-1150 °С. Чтобы обеспечить оптимальный уровень податливости после такой обработки нужно заготовку из этой нержавеющей стали очень быстро охладить. Чтобы снять внутренние напряжения в структуре металла проводят отпуск нержавейки, нагревая ее до 800°С, предотвращая появление межгранулированных коррозионных процессов. Ковку данного проката проводят при нагревании до 1200-1250 °С, постепенно снижая температуру до 900-950°С, чтобы сформировать необходимые условия для равномерного распределения углерода во внутренней структуре металла.
